Tutorial del semà for
Semà for en acció
Components
El que necessites per fer un semà for:
1 placa Arduino i el corresponent cable
1 protoboard
1 sensor PM10-PM2,5 i PM1
3 leds (groc, verd i veremll)
3 resistències
1 pantalla 16X2 de 4 pins preferentment
Uns 15 cables mascle - femella
1 cable mascle - mascle
1 interruptor
1 portapiles de sis
6 piles recargables (preferentment)
1 fiambrera
​
Cost total aproximat: 40 euros
​
Arduino
Cost aproximat: 20 €
Protoboard
Cost aproximat: 1 €
Sensor de PMs
Cost aproximat: 12 €
3 leds
Cost aproximat: 0,60 €
3 resistències
Cost aproximat: 0,60 €

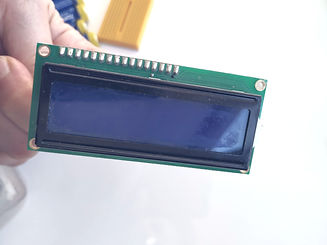

Pantalla 16x2 de 4 pins
Cost aproximat: 2 €
15Â cables mascle femella
Cost aproximat: 2 €
1 cable mascle mascle
Cost aproximat: 0,15 €
Un interruptor
Cost aproximat: 0,60 €
Un portapiles de sis
Cost aproximat: 1 €
Piles recarregables (preferentment)
Cost aproximat: 3 €
Fiambrera vella
Cost aproximat: 2 €
Preguntes freqüents
D'on trec el codi per l'arduino?
El codi i les instruccions per instal·lar-lo t'ho pots baixar d'aquà gratuïtament: CARPETA.
Gasta molt les piles?
Si no l'apagues després de cada mesura, només et duraran un dia.
La pantalla no es veu gaire bé
Segurament les piles estan poc carregades. Necessita una mica més d'energia.
El ventilador del sensor veig que no gira
A vegades li costa una mica començar, sobretot si hi ha poques piles. Pots bufar una mica per ajudar-lo a arrencar
La pantalla s'encén però no surten els números
Vigila que tots els cables estiguin connectats.
On penjo les dades?
Les pots anar entrant a la secció: tinc noves dades, al menú superior que queda a la dreta.
Tinc dubtes i vull contactar amb vosaltres
Ens pots trobar a ciberedu2020@gmail.com
L'ordinadors no detecta l'arduino
En aquest cas, el més freqüent és que no s’hagi detectar el port on està instal·lat. Assegureu-vos que està ben connectat i aneu al menú, i indiqueu-li a quin port està .
